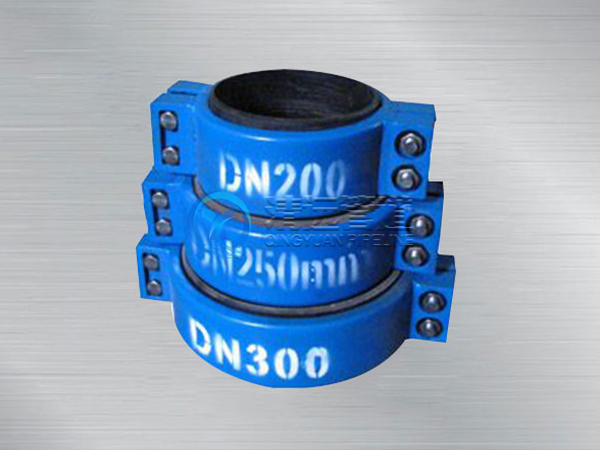

鋼質柔性管接頭又稱卡箍、鋼制柔性接頭、鋼質柔性接頭、對開式伸縮接頭、管接頭。鋼制柔性管接頭是一種管道連接，性能可靠，安裝簡便的產品。在低壓時，靠密封圈的彈性變形，達到密封目的；在壓力增加時，通過介質作用在密封圈上，起到自密封的作用，并在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。
卡箍式伸縮接頭組成：外卡、密封圈、內卡連接件、緊固螺栓。
卡箍式伸縮接頭的特點：
1、結構合理，受力強度高
卡箍的工作狀態相當于受壓容器，介質的軸向力完全由卡箍承擔，螺栓僅承受卡箍的徑向力。由于密封圈的寬度有限，徑向力遠遠小于軸向力。法蘭連接時，螺栓卻承擔著全部的軸向力和墊圈的壓緊力。
2、良好的自封密作用
密封作用靠管道內介質對膠圈的壓緊力，壓力越大，密封性能越好。為防止無壓時介質的泄漏，膠圈的內徑要小于管端接口的外徑，膠圈在端管接口上有預緊力，可防止介質在無壓時外漏。與法蘭相比，管徑越大，壓力越高，優點越突出。
3、管道連接處在柔性狀態
卡箍與管端之間有間隙，管子在卡箍中可有少量的活動。因此，相鄰兩個端管允許有一定的轉角。鋼管連接后，兩鋼管管端之間留有間隙，允許管路軸向移動，可適應管道的膨脹、收縮；管子之間的膠圈連接，可有效降低70%以上的機械振動。
卡箍式柔性伸縮接頭/卡箍式伸縮接頭安裝方法：
當管道需要翻轉時，只需把接頭的幾個螺栓拆除即可翻轉任意角度，不需要割開和焊接，節約了大量輔助工作量和費用，減輕了勞動強度，縮短了施工工期。與法蘭連接相比，提高工效6-8倍，且維護的工作量很小。經改進又衍生出免拆卸直接焊接的卡箍式柔性伸縮接頭,安裝更加方便,僅在維修時需拆卸螺栓,其他時間均為整體形式存在,可靠穩定。
|
外徑接管 DWmm |
公稱通徑 DNmm |
允許管端 軸向符合 kgf |
伸縮量 mm |
允許轉角 a |
最小長度 mm |
安裝長度 mm |
最大長度 mm |
配用螺栓 d×L mm |
| 89 | 80 | 2680 | 20 | 17.90 | 90 | 100 | 110 | 12×60 |
| 108 | 100 | 3550 | 20 | 15.06 | 90 | 100 | 110 | 14×60 |
| 133 | 125 | 4620 | 20 | 13.05 | 95 | 105 | 115 | 14×60 |
| 159 | 150 | 5530 | 20 | 12.09 | 100 | 110 | 120 | 14×60 |
| 194 | 175 | 7370 | 20 | 10.51 | 100 | 110 | 120 | 16×60 |
| 219 | 200 | 9370 | 20 | 9.33 | 106 | 116 | 126 | 16×75 |
| 245 | 225 | 11750 | 20 | 8.36 | 112 | 122 | 132 | 16×80 |
| 273 | 250 | 14620 | 20 | 7.51 | 117 | 127 | 137 | 18×90 |
| 325 | 300 | 20680 | 20 | 6.32 | 120 | 130 | 140 | 18×100 |
| 377 | 350 | 27875 | 20 | 5.45 | 125 | 135 | 145 | 18×100 |
| 426 | 400 | 35600 | 20 | 4.80 | 130 | 140 | 150 | 18×110 |
| 480 | 450 | 45180 | 20 | 4.28 | 135 | 145 | 155 | 18×110 |
| 530 | 500 | 55120 | 20 | 3.88 | 140 | 150 | 160 | 18×120 |
| 630 | 600 | 65900 | 22 | 3.27 | 145 | 155 | 165 | 18×120 |
| 720 | 700 | 70170 | 22 | 2.86 | 150 | 160 | 170 | 20×120 |
| 820 | 800 | 84400 | 22 | 2.51 | 155 | 165 | 175 | 20×130 |
| 920 | 900 | 106200 | 22 | 2.24 | 160 | 170 | 180 | 20×130 |
| 1020 | 1000 | 116870 | 22 | 2.02 | 165 | 175 | 185 | 20×130 |
| 1220 | 1200 | 130600 | 24 | 1.69 | 170 | 170 | 190 | 22×140 |
| 1420 | 1400 | 146200 | 24 | 1.45 | 175 | 185 | 195 | 22×140 |
| 1620 | 1600 | 158300 | 24 | 1.27 | 180 | 190 | 200 | 22×140 |
| 1820 | 1800 | 166000 | 24 | 1.13 | 185 | 195 | 205 | 22×150 |
| 2020 | 2000 | 179000 | 24 | 1.01 | 190 | 200 | 210 | 24×150 |
| 2220 | 2200 | 187000 | 26 | 1.01 | 195 | 205 | 215 | 24×150 |
| 2420 | 2400 | 196000 | 26 | 1.01 | 200 | 210 | 220 | 24×150 |
| 2620 | 2600 | 206000 | 26 | 1.01 | 205 | 215 | 225 | 24×160 |
| 2820 | 2800 | 253300 | 26 | 1.01 | 210 | 220 | 230 | 27×160 |
| 3020 | 3000 | 260100 | 26 | 1.01 | 215 | 225 | 235 | 27×160 |
| 3220 | 3200 | 286900 | 26 | 1.01 | 220 | 230 | 240 | 27×180 |
